Les entrepreneurs et les sous-traitants qui se concentrent sur les métiers de la mécanique, de l’électricité et de la plomberie (MEP) ont un besoin pressant d’une solution d’ancrages post-installés plus productive et plus facile à mettre en œuvre pour leurs chantiers. En outre, comme les projets donnent la priorité à la durabilité et optimisent l’épaisseur des dalles de béton, il est souvent nécessaire qu’un ancrage à profondeur d’encastrement plus faible soit compatible avec différents types de matériaux de base, tels que les dalles à tablier en béton sur métal, les dalles à noyau creux et les dalles post-tension.

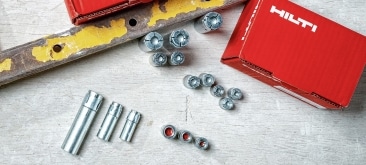

Hilti propose une gamme complète d’ancrages à encastrer, connus sous le nom d’ancrages encastrés HDI et HDI-P, pour les clients qui ont besoin d’un ancrage à affleurement et à déplacement qui réponde aux exigences précises de leur projet. L’un des principaux avantages de ces ancrages, outre leur capacité d’encastrement peu profond, est qu’ils peuvent recevoir un élément fileté afin de répondre à une grande variété d’applications.

Afin de vous fournir les produits les plus performants et de vous offrir de meilleures solutions pour vos projets, Hilti a mis à jour et élargi sa gamme d’ancrages encastrés. Hilti a mis sur le marché les gammes d’ancrages encastrés HDI-TZ et HDI-P TZ dans la famille des ancrages à encastrer, qui offrent des performances supérieures aux ingénieurs et aux entrepreneurs. Examinons maintenant les deux portefeuilles d’ancrages différents plus en profondeur :

HDI-TZ

L’offre actuelle de Hilti en matière d’ancrages HDI(+), HDI-L+, HDI-S s’élargit et rehausse son portefeuille en introduisant le nouvel ancrage HDI-TZ qui fournira également des approbations ICC-ES pour le béton fissuré. Pour l’industrie MEP, cela peut être une grande valeur, car les clients peuvent maintenant se procurer une solution d’ancrage post-installé avec des homologations ICC qui répondent à la fois aux besoins de la conception statique et sismique. Associé à des performances plus élevées, cet ancrage HDI TZ permettra des conceptions plus performantes dans les dalles standard et/ou les tabliers en béton sur métal.

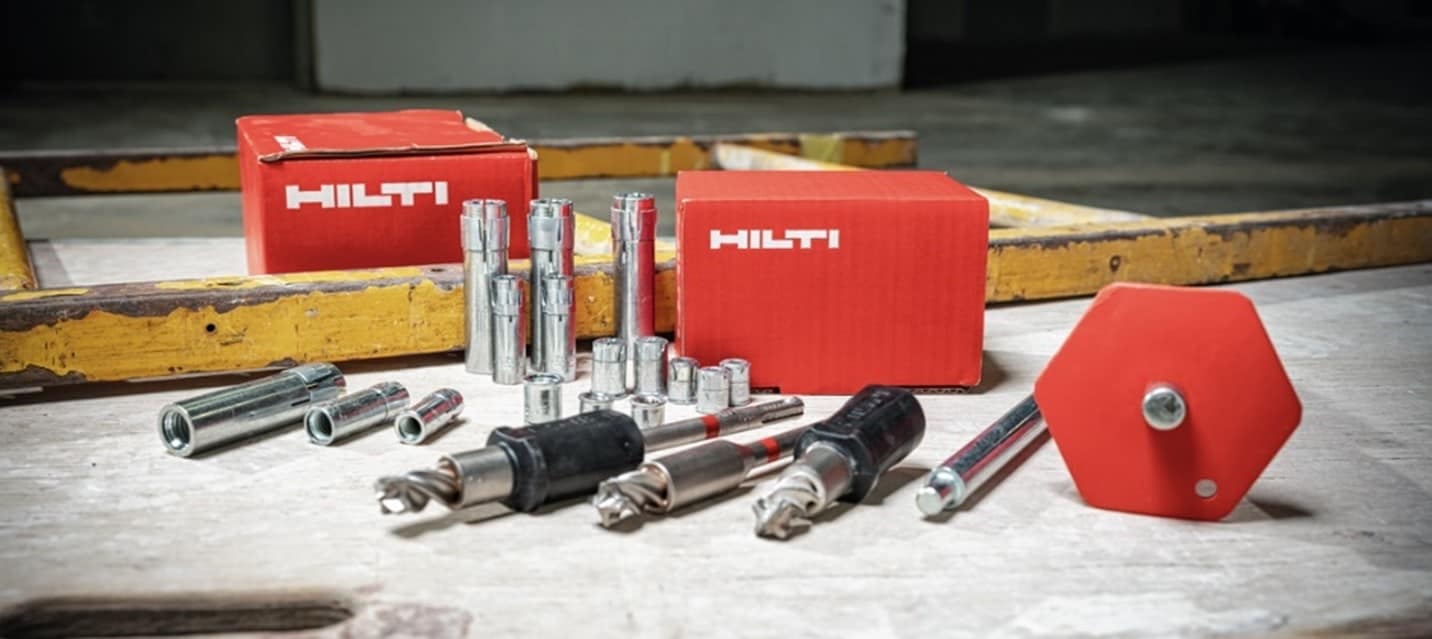

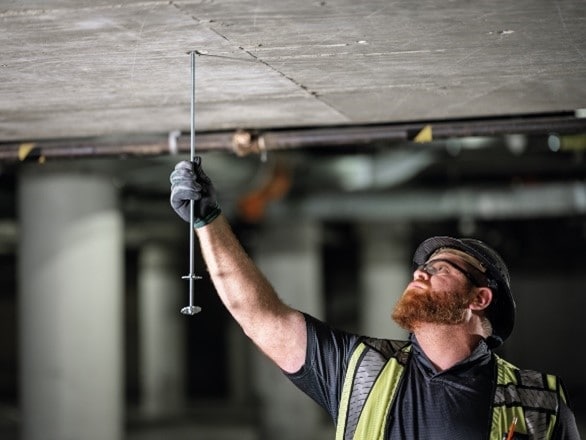

Avec des diamètres d’ancrage de 3/8 po, 1/2 po et 5/8 po, le HDI-TZ vous permettra d’utiliser cet ancrage pour les conceptions MEP avec des profondeurs d’encastrement de 1-9/16 po, 2 po et 3-1/4 po, respectivement. Une nouvelle caractéristique de productivité des ancrages HDI-TZ est la réduction de l’énergie de mise en place nécessaire installer les ancrages correctement. L’outil de pose manuel de Hilti permet désormais aux entrepreneurs de réduire le temps de pose nécessaire, tout en réduisant les risques que l’ancrage ne soit pas posé correctement. L’économie de temps peut être encore multipliée par l’utilisation de l’outil de pose deux en un, qui permet à l’installateur d’avoir la mèche d’arrêt et l’outil de pose sur une seule plaquette.

HDI-P TZ

Hilti a lancé le HDI-P TZ 3/8 po pour les clients qui avaient besoin d’un ancrage encastré qui a obtenu l’homologation ICC pour le béton fissuré et qui répondait aux exigences de l’ICC-ES AC193 (pour plus de renseignements, veuillez consulter l’article suivant : Ancrage peu profond – Demandez à Hilti CA ). Pour ce faire, le corps de l’ancrage a été redessiné pour inclure une gaine d’expansion, ce qui a permis de reclasser l’ancrage en mini ancrage d’expansion plutôt qu’en ancrage de déplacement. En plus d’un rapport d’évaluation du service d’évaluation de l’International Code Council (ICC-ES ESR-4236), le HDI-P TZ a reçu les certifications Factory Mutual (FM) et Universal Laboratory (UL) pour les raccordements de tuyaux de gicleurs automatiques.

Pour répondre à vos besoins de conception, Hilti a élargi la gamme HDI-P TZ à des ancrages de 1/4 po, 3/8 po et 1/2 po de diamètre, y compris une profondeur d’encastrement de 3/4 po, 3/4 po et 1 po respectivement. Comme de nombreux ancrages HDI-P TZ sont utilisés dans des dalles de béton post-tension (PT) ou à âme creuse, ces ancrages offrent de faibles profondeurs d’encastrement afin d’éviter toute interférence avec les câbles post-tension. Avec une gamme complète d’ancrages HDI-P TZ approuvés par l’ICC, ainsi que l’approbation FM et la certification UL, la plupart de vos conceptions mécaniques, électriques ou de plomberie avec des tiges d’ancrage de 1/4 po à 1/2 po de diamètre sont prises en charge.


CONFORMITÉ AU CODE DE MODÈLE/COMPARAISON AVEC L’ANCIEN PRODUIT

Avec l’évaluation des ancrages HDI-TZ et HDI-P TZ selon ACI 355.2 et ICC-ES AC193, tous les rapports et renseignements techniques référenceront les valeurs de charge utilisées avec les dispositions d’ancrage LRFD (Load and Resistance Factored Design) de ACI 318.19 Chapitre 17. Par rapport à l’ancienne gamme de produits (par exemple l’ancrage encastré HDI(+)), qui ont été évalués à l’aide de paramètres de conception de contrainte admissible (ASD), il n’y a pas de comparaison directe entre les nouveaux produits et les produits existants. Afin d’utiliser l’ASD dans vos conceptions, vous pouvez vous référer à la section 4.2 « Conception de contrainte admissible » de ICC-ES ESR-4236 pour obtenir des renseignements sur la manière d’utiliser le facteur de conversion alpha en fonction de vos combinaisons de charges.

Le logiciel Ingénierie PROFIS de Hilti inclut les dernières données d’homologation ICC pour les ancrages HDI-TZ et HDI-P TZ, afin de faciliter la transition vers la nouvelle conception. En complément, vous pouvez utiliser la documentation technique de ces ancrages, disponible sur Hilti en ligne, qui fournit les tableaux de conception simplifiés et les facteurs de réduction. Pour plus de renseignements, visitez les pages produits HDI-TZ et HDI-P TZ sur Hilti en ligne et le logiciel de conception PROFIS pour en apprendre plus et utiliser les dernières innovations en matière d’ancrage MEP dans votre prochain projet.

Ressources

Visitez la page produit Ancrage encastré HDI-P TZ pour en savoir plus sur l’ancrage à encastrer de performance ultime de Hilti pour les encastrements peu profonds dans le béton fissuré/non fissuré et les applications sismiques.

Pour en savoir plus sur l’ancrage à encastrer HDI-P TZ, consultez le supplément technique : Ancrages Hilti pour les fixations aux panneaux de béton à âme creuse

Commencez une conception avec l’ancrage encastré HDI-P TZ de Hilti à l’aide de la suite logicielle Ingénierie PROFIS

Télécharger le supplément technique du produit pour HDI-P TZ
