Coupelle de fixation pour caillebotis X-FCM-R (acier inoxydable)

Configurator
Fiche technique
Documents
Caractéristiques et applications
Produits connexes
L130780 (2556335)
Grating
X-FCM-R
S-BT-GF/ S-BT-GR (85517)

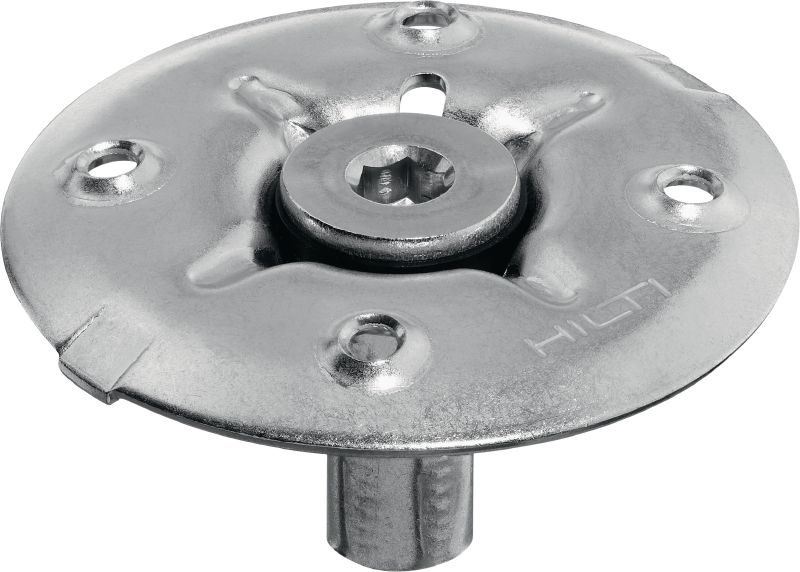

Coupelle de fixation pour caillebotis en acier inoxydable pour fixer les caillebotis de sol avec des goujons filetés dans des environnements très corrosifs

  • Application: Caillebotis
  • Agréments: ABS, BV, DNV GL, LR
  • À utiliser avec (outils): BX 3, DX 351

Les clients ont également cherché disques à caillebotis, fixateurs pour caillebotis, attaches à caillebotis, fixateurs pour caillebotis pistoscellés à poudre or corrosion.

Choose options

Hauteur de caillebotis
  • 29/32 - 1-3/32 po
  • 1-3/32 - 1-5/16 po
  • 1-1/4 - 1-15/32 po
  • 1-1/2 - 1-11/16 po
  • 1-7/8 - 2-3/32 po
Plage de largeurs des caillebotis
  • 18 - 40 mm
Protection contre la corrosion
  • Acier inoxydable A4(316) ou équivalent
Pack size
  • 100 pce(s)
 Options de produit
Quantité
Packs
Total Pieces
1
Vous ne pouvez pas voir les prix de votre entreprise

Veuillez vous connecter ou vous inscrire pour voir les prix de votre entreprise.

Net à prix réduit
De $1,696.00

Fiche technique

Application
Caillebotis
Agréments
ABS, BV, DNV GL, LR
À utiliser avec (outils)
BX 3, DX 351
Protection contre la corrosion
Acier inoxydable A4(316) ou équivalent
Conditions environnementales
milieu intérieur sec, milieu intérieur avec condensation, Applications extérieures temporaires, milieu extérieur avec faible pollution, milieu extérieur avec concentration en polluants modérée, Zones côtières, milieu extérieur avec forte pollution industrielle
Épaisseur minimale du matériau support (acier)
1/4 po

Documents

Homologation
Brochure
Documentation
Fiche technique
Détails CAD/BIM
Spécification
Mode d'emploi
pdf Homologation type LR2435310TA-02 pour fixations filetées X-BT-GR, X-BT-MR et X-BT-ER dans les applications maritimes, off-shore et industrielles, anglais [ 868.3 KB ]
pdf Homologation de type LR LR21394055TA pour système de fixation S-BT dans les applications offshore, de construction navale et industrielles, anglais [ 470.9 KB ]
pdf RINA_Type_Approval_Certificate_FPE278318CS/001, anglais [ 108.1 KB ]
pdf Homologation de type de l'ABS 22-2285526-PDA pour les fixations pour caillebotis X-FCM-R et X-FCM-F et les fixations pour tôle larmée X-FCP dans les environnements marins, offshore et industriels, anglais [ 110.3 KB ]
pdf Homologation de type de DNV TAS00001UJ pour les fixations pour caillebotis X-FCM-R, X-FCM-F et X-FCS-R dans les environnements marins et industriels, anglais [ 209.6 KB ]

Caractéristiques et applications

Caractéristiques

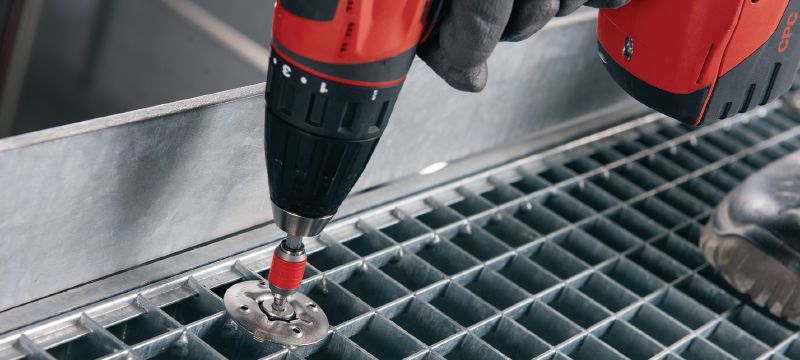

  • Économie de main d'œuvre sur la pose de caillebotis – moins d'étapes qu'avec les cavaliers traditionnels et la soudure
  • Homologations et certificats – données techniques, rapports d'essais et homologations disponibles
  • Pas de retouche de surface requise – pour la fixation de caillebotis sur l'acier avec des goujons filetés S-BT et X-BT
  • Tenue durable - ergots de verrouillage sur la coupelle pour éviter le desserrage ou la rotation
  • Réduction du risque de trébuchement – surface antidérapante et protubérance limitée sur les caillebotis de passerelles en cas de pose correcte

Applications

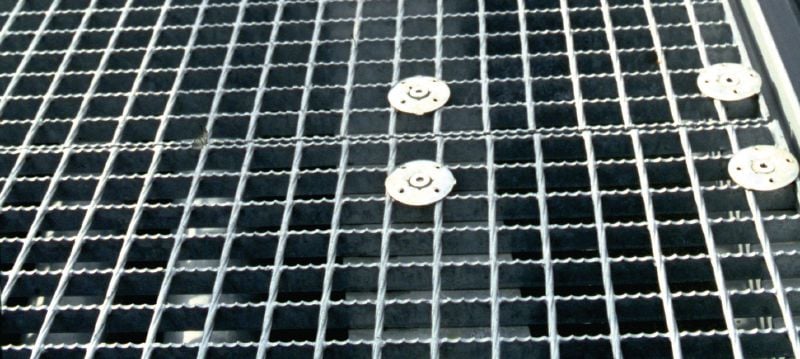

  • Fixation de caillebotis sur l'acier dans des environnements C5 très corrosifs, tels que les navires ou les plateformes offshore de pétrole et de gaz
  • Pour les caillebotis exposés à des valeurs de charge standard, comme sur des passerelles
  • Fixation de caillebotis en acier
  • Fixation de caillebotis en matière plastique renforcée en fibres

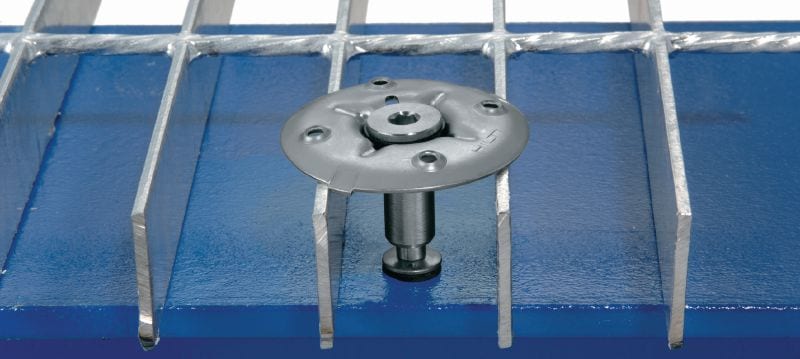

  • Coupelle de fixation pour caillebotis utilisée avec des goujons filetés M8

Pour obtenir des renseignements sur les approbations ou les certifications, veuillez consulter les articles particuliers.
